Guarnizione avvolta a spirale

Guarnizione metallica a spirale avvolta a spirale metallica con materiale non metallico di riempimento e anelli di supporto sono disponibili anello interno ed esterno in metallo - CiXi Feite Sealing Material Co., Ltd.

Item No.: G110 Category: Guarnizioni a spirale ferita

INQUIRY

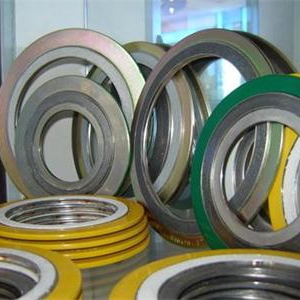

DESCRIZIONE: FEITESEAL G110 Guarnizione avvolta a spirale è formato da una striscia metallica a forma di V e da un morbido riempitivo non metallico per mezzo di una spirale avvolta e accatastata che collega la sua estremità e inizia con punti saldati. A causa dell’eccellente resistenza alla compressione, è adatto per sigillare i punti in cui sono frequenti le variazioni di temperatura e pressione. Guarnizione avvolta a spirale anelli di supporto, all’interno e all’esterno dell’avvolgimento a spirale, migliorare la Guarnizione avvolta a spirale è consegna, montaggio e versatilità. Guarnizione avvolta a spirale può essere utilizzato come elemento di tenuta statica di tubo, valvola, pompa, scambiatore di calore, torre di condensazione, foro normale e foro di flangia, ecc. guarnizione metallica è stato ampiamente applicato nei settori petrolchimico, manifattura meccanica, centrale elettrica, metallurgia, costruzione navale, centrale nucleare medica e farmaceutica e navigazione, ecc.

I prodotti sono fabbricati in conformità con tutte le norme pertinenti Guarnizione avvolta a spirale per soddisfare le designazioni delle flange: ASME B 16.20, ASME B 16.5, BS1560, ASME B 16.47 A (B), BS EN 1092, DIN, JIS e NF, ecc. Possiamo anche produrre secondo la richiesta dei clienti guarnizione metallica.

Guarnizione avvolta a spirale tipi

Types	Style	Flange	Example
Basic type SWG	SW110-R	Tongue and Groove	SS316L/PTFE
SWG with inner ring	SW110-IR	Male and Female	304 304/FG
SWG with outer ring	SW110-CG	Raised face Flat face	304/ASB CS
SWG with inner & outer rings	SW110-CGI	Raised face Flat face	316L 316L/FG CS
SWG for heat exchanger	SW110-H	Heat exchanger	304/FG with 1 bar of DJ
Special shape SWG	SW110-S	Special	Oval

	SW110-R Tipo base Il tipo di costruzione di base, i diametri interno ed esterno sono rinforzati con diverse pile di metallo senza riempitivo per conferire maggiore stabilità e migliori caratteristiche di compressione. – Adatto per gruppi di flange frontali piatti, maschio e femmina o scanalati a maschio e femmina.
	SW110-IR Tipo di anello interno L’anello di metallo interno solido funge da tappo di compressione. Per evitare l’accumulo di solidi, ridurre il flusso turbolento dei fluidi di processo e ridurre al minimo l’erosione, i danni della guarnizione tra il foro della flangia e il diametro interno, lo spazio anulare è riempito da un solido anello metallico interno. – Adatto per flange di tubi maschili e femminili.
	SW110-CG Tipo di anello esterno L’anello esterno solido posiziona con precisione la guarnizione sulla faccia della flangia per fornire la forza radiale aggiuntiva per impedire lo scoppio della guarnizione e funge da limitatore di compressione. In caso di installazione dell’anello esterno, è molto facile installare la guarnizione sulla faccia della flangia perché l’estremità dell’anello esterno toccherà i bulloni – Adatto per l’uso con faccia piatta e flange frontali rialzate. Per classe 900 e superiore è consigliato un anello interno.
	SW110-CGI Tipo di anelli interno ed esterno Una guarnizione interna dell’anello e dell’anello esterno fornirà un tappo di limitazione della compressione aggiuntivo per la guarnizione interna ed esterna. Impedirà la corrosione sulla faccia della flangia nello spazio anulare. – Adatto per l’uso con faccia piatta e flange frontali rialzate e specificato per servizio di alta pressione / temperatura – Classe 900 o superiore o in presenza di sostanze corrosive o tossiche.
